Nøyaktighetskontroll (Z-aksen)

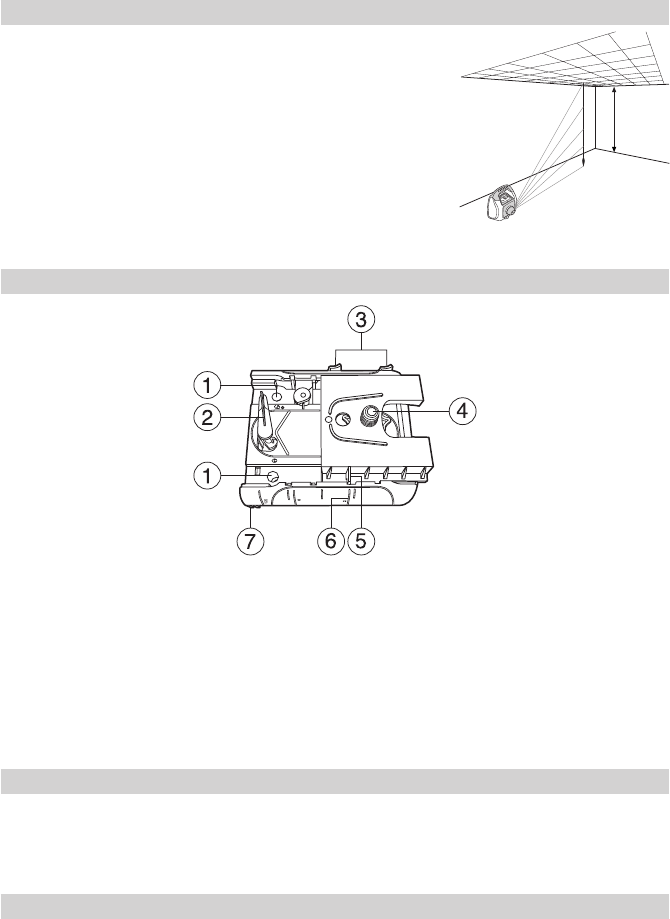

For kontroll av den vertikale kalibreringen behøver du et senkelodd med
en minst 10 m lang snor.
1. La senkeloddet henge ned fra taket i et rom hvor takhøyden er på minst
10 m.
2. Bygg laseren opp vertikalt, slik at laserstrålen treffer den øverste enden
til snoren. Stopp rotasjonen til strålen.
3. Før strålen fra øvre til nedre ende til loddesnoren med hjelp av piltastene
høyre/venstre.
4. Pass på avvik til strålen i forløpet fra øvre til nedre ende til loddesnoren.
Hvis avviket er på mer enn 2 mm må den vertikale aksen kalibreres.
Henvisning: Hvis det er nødvendig med en korrektur av
kalibreringen følger du kalibreringsanvisningene på vår
Trimble hjemmeside: www.trimble.com/support.shtml
Veggholdeinnretning M101
1. Spikerhull — gjør det mulig å henge opp veggholderen på en spiker eller en skrue.
2. Klemmespak — for å åpne/stenge klemmeinnretningen.
3. Kleminnretning for glidekonsollen – for låsing av glidekonsollen etter at denne ble posisjonert på
høydeskalaen.
4. Glidekonsoll med 5/8“ –11 lasergjenge – for å sette laseren på veggstativet.
5. Avlesekant — gjør det mulig å justere laseren på den stillingen på skalaen som er nødvendig for dens
bruk.
6. Høydeskala — skalamarkeringer, posisjonen til laseren vises relativt til høyden på veggvinkelen.
Innstillingsområdet til skalaen rekker fra 3,1 cm ovenfor til 5 cm nedenfor veggvinkelen. („-2“ markeringen
er justert på den horisontale mellomlinjen til måltavlen i taket.)
7. Klemmeinnretningen — for å feste veggholderen på veggvinkelen eller gulvskinnene.
APPARATVERN
Sett ikke apparatet ut for ekstreme temperaturer og temperatursvingninger (la det ikke ligge i bilen).
Apparatet er meget robust. Alikevel skal man behandle måleapparatene forsiktig. Etter sterkere ytre innvirkninger
skal man alltid, før arbeidene starter, kontrollere nøyaktigheten til nivelleringen.
Apparatet kan bli brukt både inne og ute.
RENGJØRING OG PLEIE
Forurensningene på glassfl atene har innfl ytelse på strålekvaliteten og er avgjørende for rekkevidden. Fjern
forurensningene bort med en fuktig myk fi lle. Bruk ikke noen aggressive rengjørings- og løsemidler. La fuktig
apparat tørke i luften.
10 m
(30 ft)
