Manuellbetrieb
Durch einmaliges kurzes Drücken der Manuelltaste am Laser oder der Fernbedienung kann das Gerät vom
automatischen Selbstnivellierbetrieb in den Manuellbetrieb umgeschaltet werden, was durch Blinken der roten
LED 5 im Sekundentakt signalisiert wird. In dieser Betriebsart kann die Y-Achse durch Drücken der Pfeiltasten
Auf/Ab am Gerät bzw. der Fernbedienung und zusätzlich die X-Achse des Lasers durch Drücken der Pfeiltasten
rechts/links geneigt werden.
Im Vertikalmodus stellen die Pfeiltasten Auf/Ab den Laserstrahl Links/ Rechts zur Achsausrichtung ein. Die
Pfeiltasten Links/Rechts verstellen die Neigung der Laserebene.
Die Manuelltaste erneut drücken, um zum automatischen Selbstnivellierbetrieb zurückzukehren.
Einachsenneigungsbetrieb (Y- oder X-Achse)
Nachdem am Laser oder der Fernbedienung die Pfeiltaste hoch gedrückt wurde, ist innerhalb 1 Sekunde die
Manuelltaste zu drücken, um den manuellen Neigungsmodus der Y- Achse zu aktivieren.
Gleichzeitiges Blinken der grünen und roten LED 4/5 im Sekundentakt signalisiert den manuellen Y-Achsen-
Neigungsmodus.
In dieser Betriebsart kann die Y-Achse mit Hilfe der Pfeiltasten „Auf/Ab“ der Fernbedienung geneigt werden,
während die X-Achse weiterhin im automatischen Horizontalbetrieb arbeitet (z.B. beim Einbau von geneigten,
abgehängten Decken oder Auffahrten).
Um den manuellen Neigungsmodus der X- Achse zu aktivieren, ist, nachdem an der Fernbedienung die
Pfeiltaste Rechts gedrückt wurde, innerhalb 1 Sekunde die Manuelltaste zu drücken.
Gleichzeitiges Blinken der grünen und roten LED 4/5 alle 3 Sekunden signalisiert den manuellen X-Achsen-
Neigungsmodus.
In dieser Betriebsart kann die X-Achse mit Hilfe der Pfeiltasten „Rechts/Links“ an der Fernbedienung geneigt
werden, während die Y-Achse weiterhin im automatischen Horizontalbetrieb arbeitet.
Arbeitet das Gerät mit 600 min
-1
, ist auch die Trittsicherung (Höhenalarm) aktiv.
Erneutes kurzes Drücken der Manuelltaste schaltet das Gerät in den automatischen Selbstnivellierbetrieb
zurück, was durch die grüne LED 4 angezeigt wird.

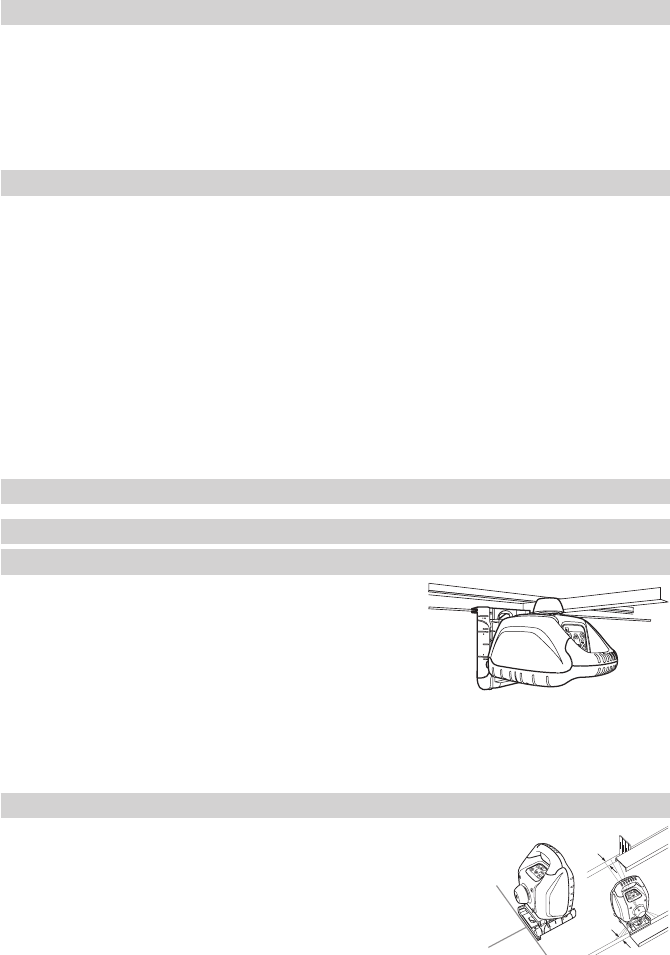

ARBEITSBEISPIELE
Innenausbau
Abgehängte Decken
1. Bestimmen und markieren Sie die Endhöhe der Decke und
befestigen Sie den ersten Teil des Wandwinkels auf dieser
Höhe.
2. Befestigen Sie den Laser auf dem Wandwinkel, indem Sie
die Wandhalterung auf den Wandwinkel schieben und den
Klemmhebel arretieren.
3. Lösen Sie zur Höheneinstellung den Entriegelungshebel, schieben
Sie den Laser auf die Nullmarkierung (0) der Skala (Höhe des
Wandwinkels) und klemmen Sie den Entriegelungshebel fest.
Hinweis: Um ein versehentliches Herunterfallen des
Lasers zu verhindern, führen Sie einen Deckendraht durch eines der Haltelöcher hindurch und
verdrillen Sie diesen.
Trockenbau- und Trennwände
1. Bringen Sie die Gleitkonsole am Laser an.
2. Positionieren Sie den Laser auf den ersten Fluchtpunkt.
Hinweis: Ist die Universalhalterung auf die Bodenschiene geklemmt,
muss der Laser auf die Kante der Schiene (“0”-Markierung) eingestellt
sein.
3. Positionieren Sie den Strahl mit Hilfe der Pfeiltasten Auf/Ab auf den
gegenüberliegenden Fluchtpunkt.
4. Gehen Sie zum gegenüberliegenden Fluchtpunkt und richten Sie den
Laserstrahl mit Hilfe der Fernbedienung auf die Markierung aus.
5. Montieren Sie die Bodenschiene oder markieren Sie für weitere Schieneneinbauten den Schienenverlauf
sowohl auf dem Boden als auch an der Decke.
5 cm (2 in.)
5 cm (2 in.)
