EXACTIDÃO DE NIVELAÇÃO
Verifi cação de exactidão (Y e X)

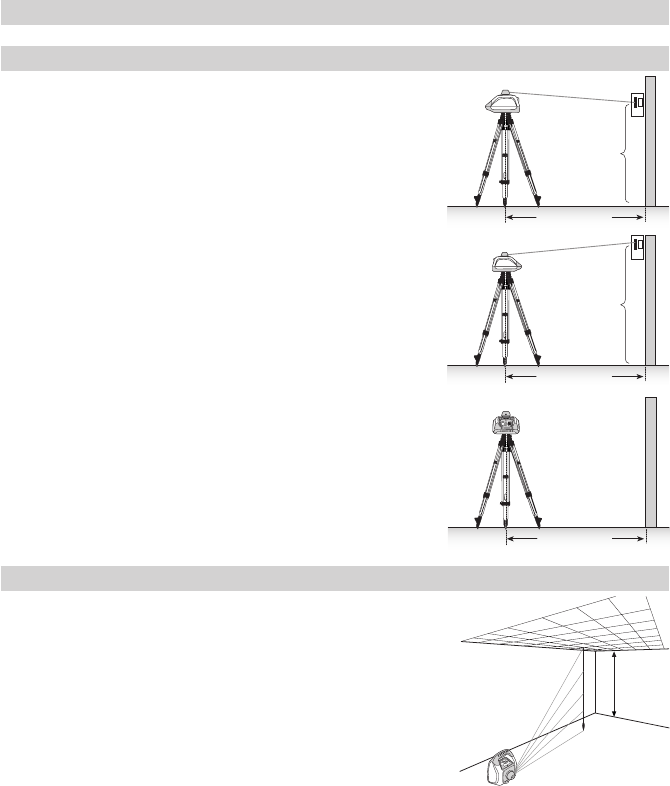

1. Colocar o laser a 30 m de distância de uma parede e deixar que se
nivele horizontalmente.
2. Mover o receptor para cima ou para baixo até que se encontre
sobre o eixo +Y „na altura“ do feixe de laser. Utilizar o entalhe de
marcação como referência e marcar a altura na parede.
Nota: Para obter uma maior exactidão, utilizar o ajuste de
precisão (1,5 mm) no receptor.
3. Rodar o laser 180° (o eixo Y tem de estar voltado para a parede) e
deixar que se nivele novamente.
4. Mover o receptor para cima ou para baixo até que se encontre sobre
o eixo -Y „na altura“ do feixe de laser. Utilizar o entalhe de marcação
como referência e marcar a altura na parede.
5. Medir a diferença entre ambas marcações. O laser tem de ser
calibrado quando a diferença for maior de 6 mm em 30 m.
6. Rodar o laser após a ajustagem do eixo Y a 90°. Repetir as etapas
2 a 5, desta vez começando pelo eixo +X voltado para a parede.
Verifi cação de exactidão (Z)
Para a verifi cação da calibragem vertical necessitará de um fi o de prumo
de pelo menos 10 m de comprimento.
1. Colocar o fi o de prumo pendurado do tecto de uma habitação cuja
altura seja de, no mínimo, 10 m.
2. Montar o laser verticalmente de modo que o feixe de laser coincida com
a extremidade superior do cordão. Interromper a rotação do laser.
3. Conduzir o raio desde a ponta superior até a extremidade inferior do
fi o de prumo utilizando para isso as teclas direccionais „À direita/À
esquerda“.
4. Ter em conta as variações do raio enquanto estiver a percorrer o cordão
de prumo desde uma ponta a outra. Se a variação for de mais de
2 mm, o eixo vertical terá de ser calibrado.
Nota: Se for necessário realizar uma correcção da calibragem, seguir as respectivas instruções
dadas na nossa página web Trimble: www.trimble.com/support.shtml
