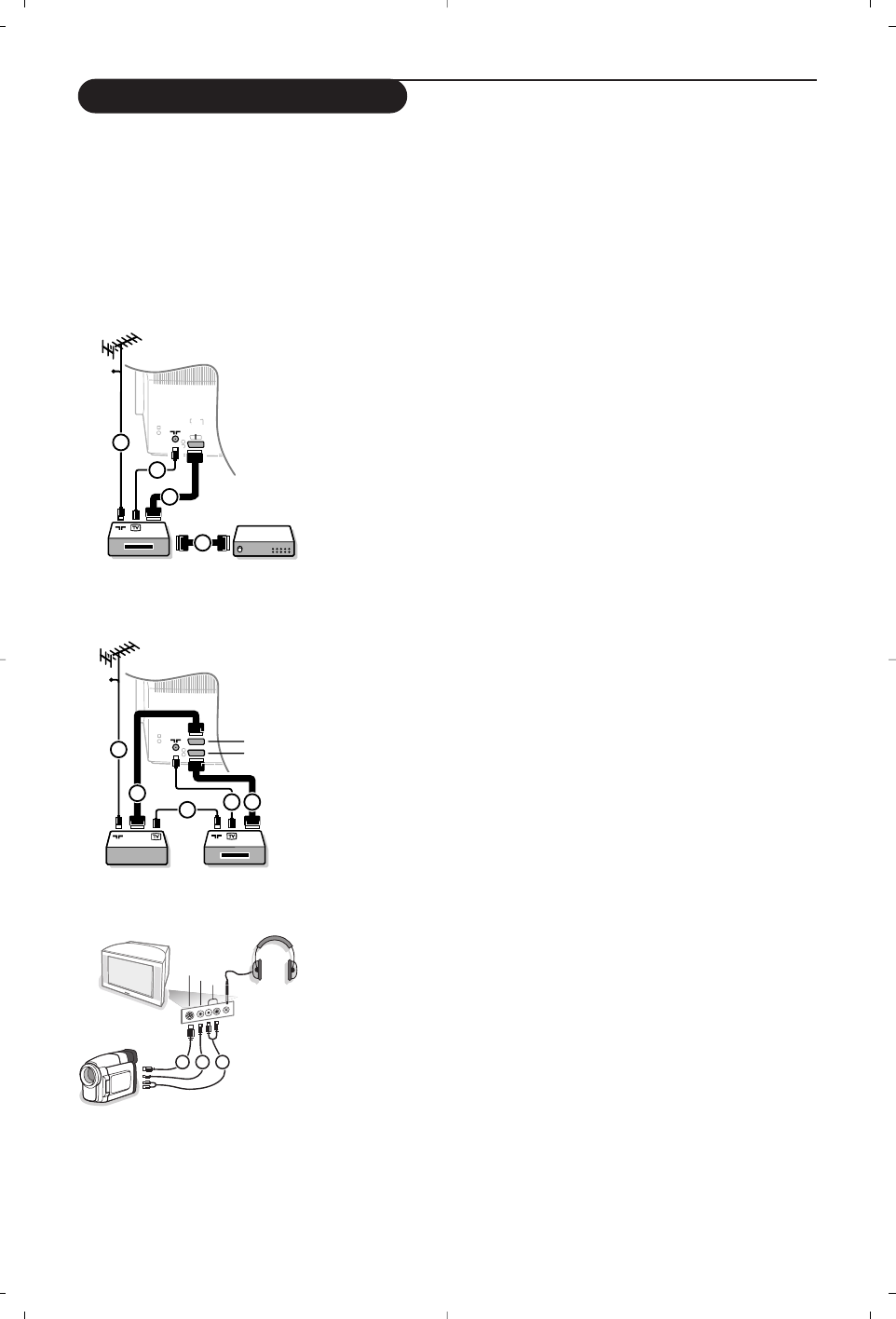

Rekordér (vcr, dvd+rw)
Připojte anténní kabely 1 a 2 a kabel SCART 3, díky kterému
dosáhnete optimální kvality obrazu. Pokud váš rekordér nemá
zásuvku SCART, jedinou možností je připojení pomocí anténního
kabelu.V tomto případě budete muset naladit testovací signál
vašeho rekordéru a přiřadit mu programové číslo 0 nebo číslo mezi
90 a 99.Viz Manuální ukládání (str. 6) a také návod
kvideorekordéru.
Použití dekodéru a videorekordéru
Do dekodéru a do speciálního konektoru SCART videorekordéru
připojte kabel SCART 4.Viz též návod k videorekordéru.Viz
odstavec Dekodér na str. 8. Dekodér můžete pomocí kabelu SCART
připojit také přímo do konektoru
EXT.1 nebo 2.
Jiná zařízení (
satelitní přijímač, dekodér, DVD, herní konzole, atd.)
& Podle uvedeného obrázku připojte anténní kabely 1, 2 a 3
(pouze, má-li vaše zařízení anténní vstup). Pomocí SCART kabelů
4 nebo 5 propojte zařízení se SCART zásuvkami
EXT.1, 2 nebo
3 pro dosažení lepší kvality obrazu.
é Stejným způsobem jako u videorekordéru vyhledejte testovací signál
u externího zařízení.
“ Proveďte nastavení v menu Konfigurace, Zdroj (strana 8).
Boční vstupy
Fotoaparát nebo kamera
& Připojte váš fotoaparát nebo kameru podle uvedeného obrázku.
é Monofonní zařízení připojte do zdířek VIDEO 2 a AUDIO L 3.
Stereofonní zařízení připojte ještě navíc do zdířky AUDIO R 3.
Kvalitu obrazu S-VHS u videokamer standardu S-VHS zajistíte
propojením pomocí kabelů S-VHS do vstupu
S-VIDEO 1 ado
vstupů AUDIO 3.
Nepřipojujte kabely 1 a 2 současně. Mohlo by dojít ke zkreslení
obrazu!
Sluchátka
& Podle uvedeného obrázku zapojte konektor sluchátek do zdířky L.
é Stiskem tlačítka ¬ na dálkovém ovládání vypněte interní
reproduktory TV.
Impedance sluchátek se musí pohybovat v rozmezí 8 až 4000 ohmů.
Zdířka pro sluchátka má průměr 3,5 mm.
Hlasitost sluchátek nastavte v položce
Hlasitost sluchátek
umístěné v nabídce Zvuk.
15
K vašemu TV můžete připojit celou řadu audio a video zařízení.
Na následujících schématech najdete způsoby jejich připojení.
Jednotlivé modely přístroje jsou vybaveny 2 nebo 3 konektory péritel EXT1, EXT2 a EXT3 umístěnými na
zadní stěně.
Poznámka: Konektor
EXT.1 je schopen zpracovat signály CVBS a RGB, konektor EXT.2 signály CVBS a YIC, EXT.3
CVBS (kompozitní signál) a RGB. Externí zařízení s výstupem RGB je proto vhodné připojit ke konektoru EXT.1
nebo EXT.3, neboť systém RGB poskytuje nejlepší kvalitu obrazu. Pokud je váš videorekordér vybaven funkcí Easy
Link, připojte jej ke konektoru
EXT.2,aby bylo možno funkci Easy Link využívat.
