Istnieje szeroki zakres sprzętu audio i wideo, który można podłączyć do Twojego odbiornika TV.

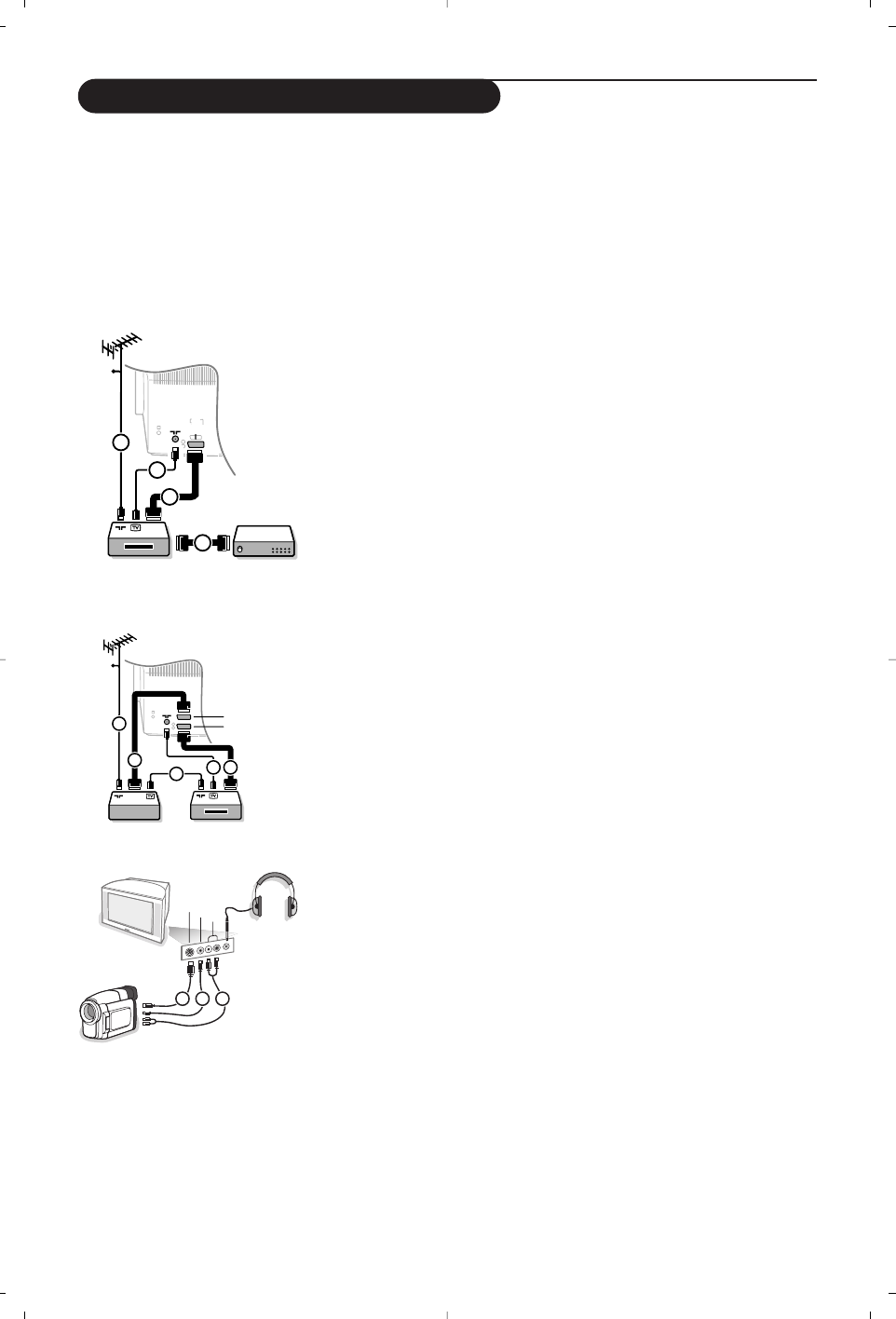

Podane poniżej schematy połączeń pokazują Ci sposoby podłączenia dodatkowego sprzętu.
W zależności od wersji, odbiornik telewizyjny posiada 2 lub 3 gniazda EXT1, EXT2 i EXT3 umieszczone na
tylnej ściance obudowy.
Uwaga:Wejście
EXT.1 może obsługiwać systemy transmitowania sygnałów CVBS i RGB, wejście EXT.2 - systemy
CVBS i Y/C,
EXT.3 – systemy CVBS i RGB. Poleca się podłączenie urządzeń o sygnale wyjściowym w systemie RGB
do wejść
EXT.1 i EXT.3, ponieważ RGB zapewnia lepszą jakość obrazu. Jeżeli Twoje urządzenie rejestrujące jest
wyposażone w funkcję EasyLink, należy podłączyć je do wejścia
EXT.2 w celu właściwego wykorzystania zalet
funkcjonalnych EasyLink.
Urządzenie rejestrujące (VCR-DVD+RW)
Podłącz kable antenowe 1, 2 oraz, aby uzyskać optymalną jakość
obrazu, kabel Euro 3, jak to pokazane jest na rysunku.
Jeżeli Twoje urządzenie rejestrujące nie posiada łącznika Euro, jedyne
połączenie, które jest możliwe - to połączenie poprzez kabel
antenowy. Następnie musisz wyszukać sygnał testowy i nadać mu
numer programowy 0, albo wprowadzić sygnał testowy do pamięci
pod numerem programowym od 90 do 99. Patrz «Strojenie
ręczne», str. 6. Patrz instrukcję obsługi urządzenia rejestrującego.
Dekoder i urządzenie rejestrujące
Podłącz eurokabel 4 do Twojego dekodera i do specjalnego
łącznika Euro Twojego urządzenia rejestrującego. Patrz instrukcję
obsługi urządzenia rejestrującego. Patrz «Dekoder», str. 8. Możesz
także podłączyć Twój dekoder kablem Euro bezpośrednio do wejść
EXT. 1 lub 2.
Inne urządzenia zewnętrzne
(odbiornik satelitarny, dekoder, odtwarzacz DVD, gry, itd.)
& Podłącz kable antenowe 1, 2 i 3, jak to przedstawione jest na
rysunku (tylko jeżeli Twoje urządzenie zewnętrzne posiada
telewizyjne wejście/wyjście antenowe). Podłącz Twoje urządzenie
zewnętrzne eurokablem 4 czy 5 do jednego z eurokonektorów
EXT.1, 2 lub 3,aby uzyskać lepszą jakość obrazu.
é Poszukaj sygnału testowego Twojego urządzenia zewnętrznego w
taki sam sposób jak robiłeś to w wypadku urządzenia rejestrującego.
“ Wybierz urządzenie w menu Konfigur., Źródło, str. 8.
Podłączenie do złączy bocznych
Kamera lub kamkoder
& Podłącz Twoją kamerę lub kamkoder tak, jak to jest przedstawione
na rysunku.
é Podłącz do gniazd VIDEO 2 iAUDIO L 3 na urządzenia
monofoniczne. Urządzenie stereofoniczne podłącz także do gniazda
AUDIO R 3.Aby uzyskać jakość standardu S-VHS (udoskonalony
system domowego video) z kamkodera S-VHS, należy podłączyć
kable S-VHS do wejść
S-VIDEO 1 i AUDIO 3.
Nie należy podłączać jednocześnie kabli 1 i 2. Może to spowodować
zniekształcenie obrazu!
Słuchawki
& Włóż wtyczkę do przeznaczonego na słuchawki gniazda L tak, jak
to jest przedstawione na rysunku.
é Naciśnij przycisk ¬ na pilocie, aby wyłączyć wbudowane głośniki
telewizora.
Impedancja słuchawek powinna znajdować się w przedziale pomiędzy 8 i
4000 omów. Średnica gniazda wtykowego na słuchawki wynosi 3,5 mm.
W menu Dźwięk wybierz
Głośność słuchawek,aby wyregulować
poziom głośności słuchawek.
