10.6. Isolation thermique des tuyaux de
réfrigérant
Veillez à bien isoler les tuyaux de réfrigérant en recouvrant les tuyaux à
liquide et à gaz séparément avec du polyéthylène thermique suffisam-
ment épais, de façon à ce qu’il n’y ait aucun joint entre l’appareil inté-
rieur et le matériau isolant et entre les différents matériaux isolants. Une
isolation insuffisante risque de provoquer des gouttes de condensaiton,
etc. Faites particulièrement attention à l’isolation de l’entièreté du pla-
fond.
C
A
B
D
E

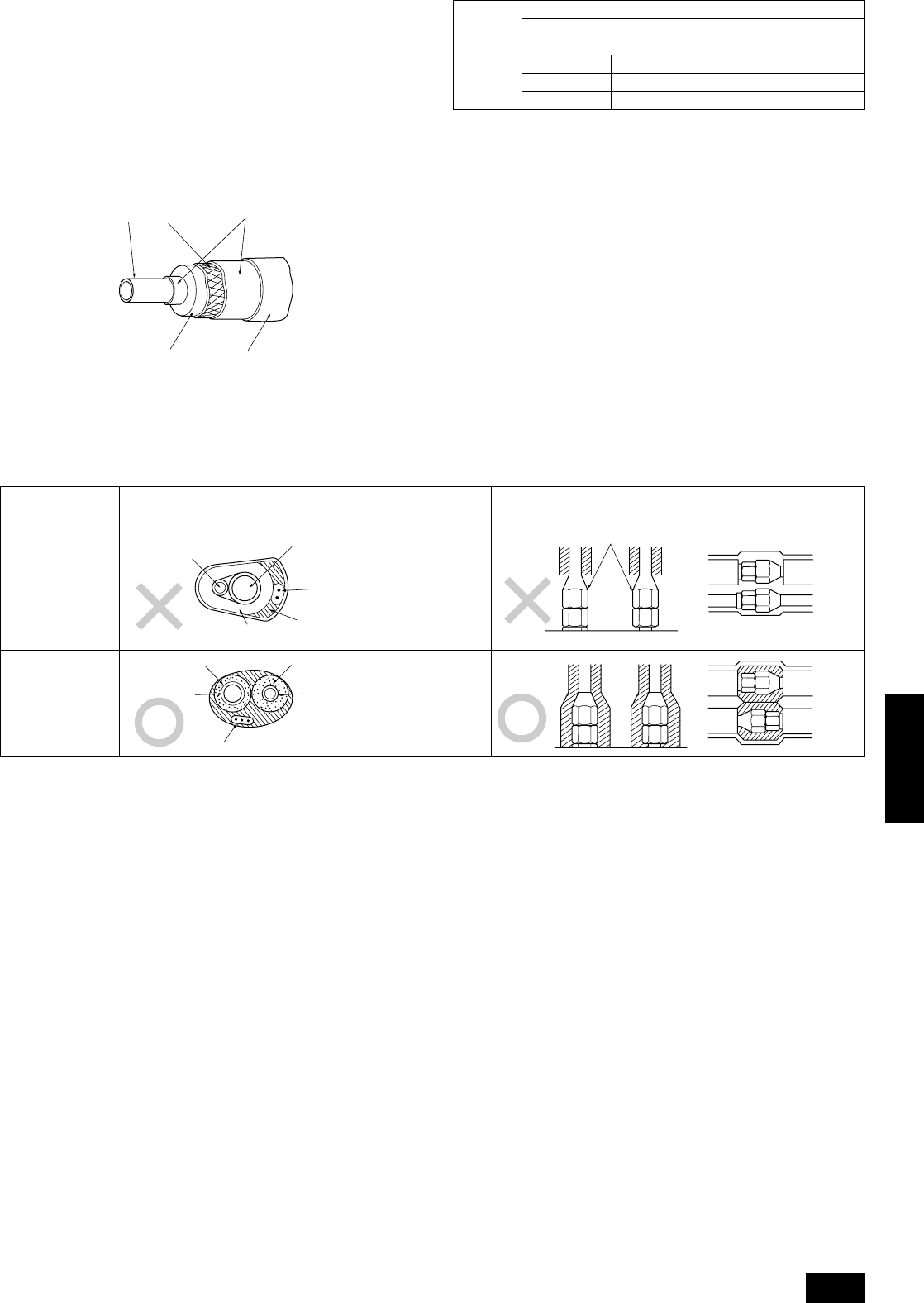

A Fil d’acier
B Tuyaux
C Mastic huileux à base d’asphalte ou asphalte
D Isolant thermique A
E Couche extérieure B
Fibre de verre + fil d’acier
Adhésif + mousse polyéthylène thermique + ruban
adhésif
Intérieur Ruban vinyle
Sol exposé Chanvre étanche + asphalte en bronze
Extérieur
Chanvre étanche + plaque de zinc + peinture à l’huile
Remarque:
Lors de l’utilisation d’un revêtement en polyéthylène, une couver-
ture d’asphalte n’est pas nécessaire.
A
• N’enveloppez pas ensemble les tuyaux à gaz ou à basse
pression et les tuyaux à liquide ou à haute pression.
• Isolez complètement les joints.
A Tuyau à liquide
B Tuyau à gaz
C Fil électrique
D Bande de finition
E Matériau isolant
A Tuyau à liquide
B Tuyau à gaz
D Bande de finition
E Matériau isolant
Mauvais exemple
Bon exemple
A
Ces parties ne sont pas isolées.
B
A
D
C
E
Remarque:
Ne pas envelopper les fils électriques d’isolation thermique.
Isolant
thermi-
que A
Couche
exté-
rieure B
