79
FRANÇAIS

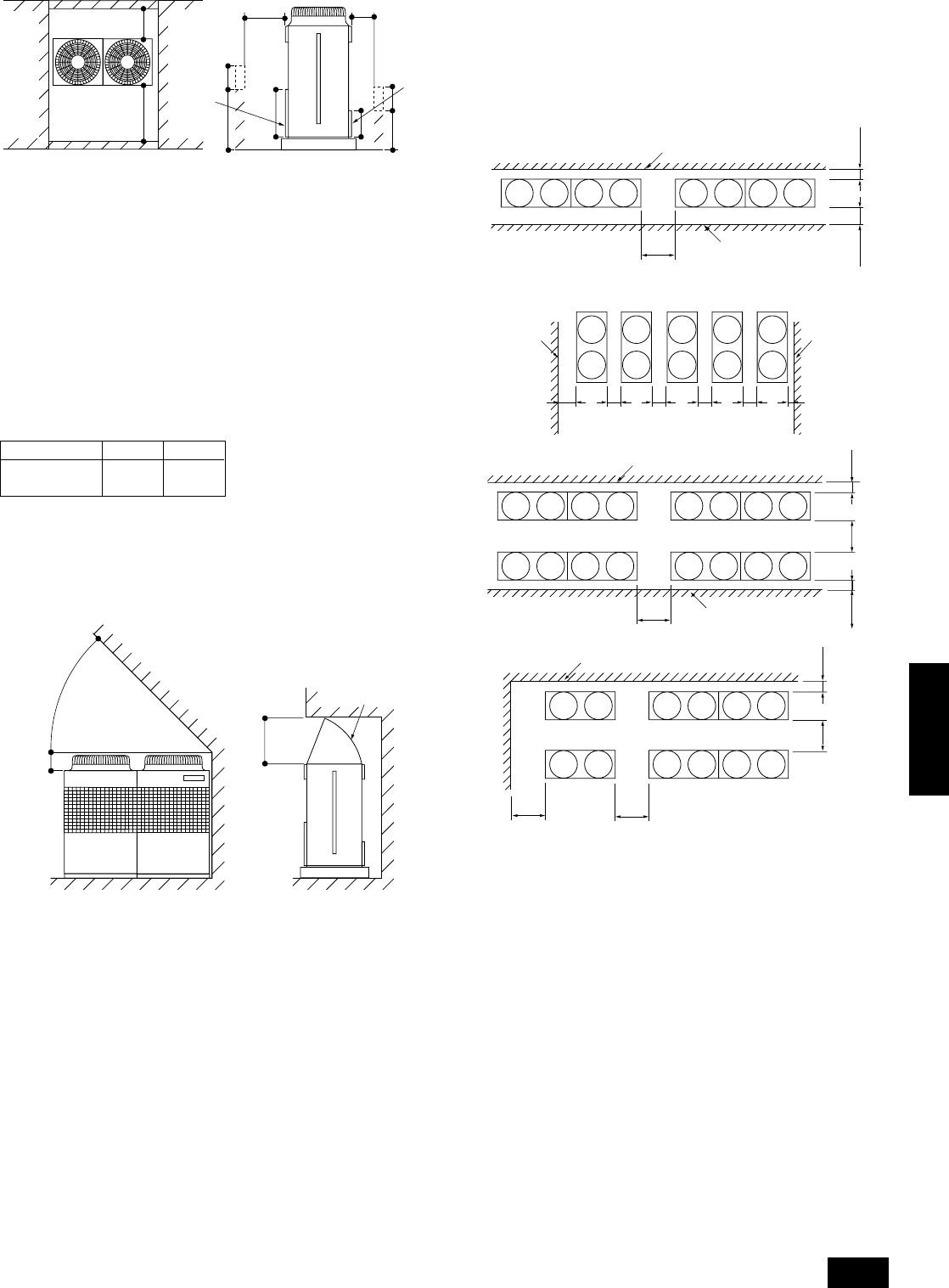

6.2. Installation collective et installation
en continu
Espace requis pour une installation collective et pour une installation en
continu :
Lors de l’installation de plusieurs appareils, laissez un espace entre cha-
que élément comme indiqué ci-dessous en tenant compte du passage
de l’air et des personnes.
B
CC
D
AA
*E
*F
B
B
A
A
*FF F F F*E
B
CCCCC
D
B
E
GCC
B
A
E
A
B
CG
E
A
C
DD
A
A (Doit être ouvert)
B Hauteur du mur (H)
C Avant
D 1000 mm ou plus
E 250 mm ou plus
F 450 mm ou plus
G 900 mm ou plus
Remarque:
• Ouvert dans les deux sens.
• Si la hauteur du mur (H) dépasse la hauteur globale de l’appa-
reil, ajoutez la dimension “h” ( h=hauteur du mur <H>-la hauteur
globale de l’appareil) à la dimension indiquée d’un *.
• En cas de mur à l’avant et à l’arrière de l’appareil, installer un
maximum de 3 appareils côte à côte et laisser un espace de
1000 mm minimum comme espace d’arrivée/de passage pour
chacun des trois appareils.
Lorsque l’appareil est entouré de murs
C
B
A
B
650
325
A
C
H
h
Hh
D
E
<Vue latérale>
A L
1 ou plus
B L
2 ou plus
C Avant
D Panneau avant
E Panneau arrière
Remarque:
• Les hauteurs des murs (H) à l’avant et à l’arrière de l’appareil se situe-
ront au sein de la hauteur du panneau avant et du panneau arrière.
• Lorsque la hauteur du panneau est dépassée, ajoutez les dimensions
“h” indiquées sur le croquis ci-dessus aux chiffres L
1 et L2 du tableau
suivant.
Modèle L1 L2
PUHY-P400
450 250
PUHY-P500
Exemple: Lorsque h = 100
La dimension L1 est alors 450 + 100 = 550 mm.
Lorsqu’il y a une obstruction au-dessus de l’appareil
A
E
D
CF
B
Lorsqu’il y a un peu d’espace entre
l’appareil et l’obstruction
A 45° ou plus
B 300 mm ou plus
C Avant
D 1000 mm ou plus
E Conduit de la sortie d’air (fourni sur place)
F Arrière
