MAX983HD
Svenska
HANDBOK FÖR INSTALLATION
OCH ANSLUTNING AV KABLAR

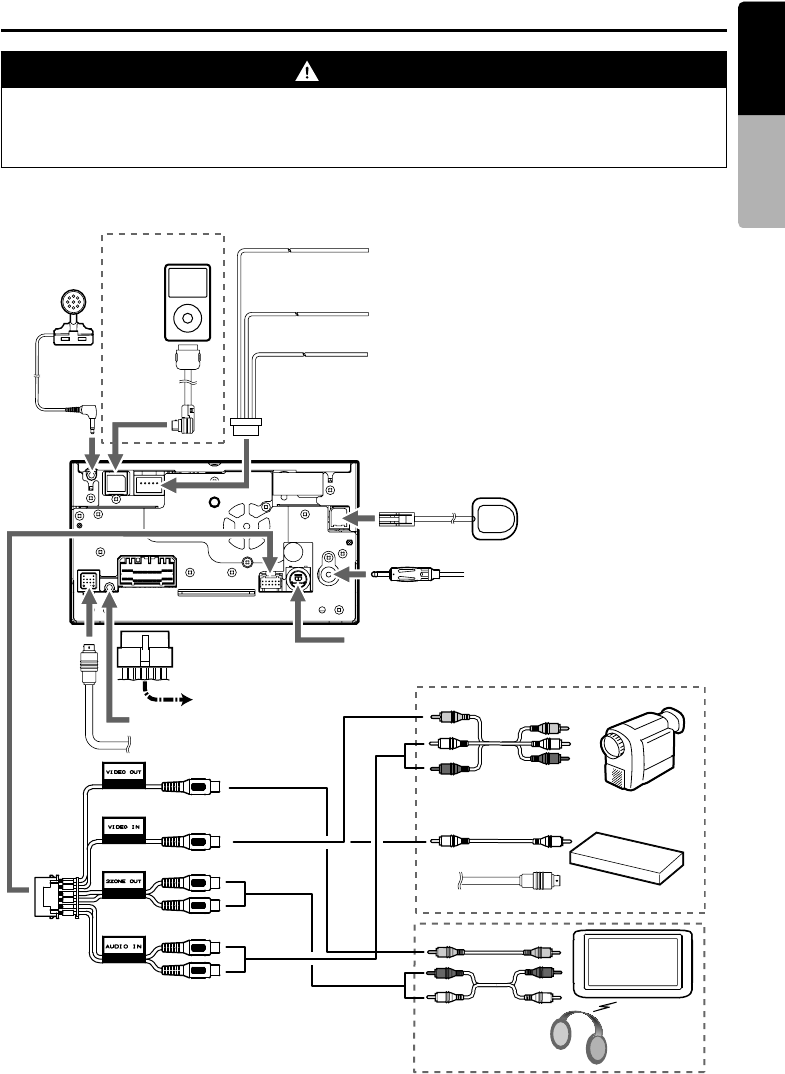

Ansluta kablar
Anmärkning:
• För tillvalsenheter, använd RCA-stiftskabeln och andra anslutningskablar som säljs separat.
Varning
• Koppla ur den negativa terminalen för batteriet före anslutning av kablar, annars kan en
elektrisk kortslutning leda till elektriska stötar.
• Läs avsnittet “Observera gällande kabelanslutning” före installation eller anslutning.
Mikrofon för
röststyrning
iPod-
anslutning
skabel
Hastighetssensorledning
Anslut till EC (Engine Control Computer) för
fordonshastighet på signalledningen.
Signalledning för parkeringsbroms
Anslut till parkeringsbromsens signallinje.
Backväxelsignalledning
Anslut till uttaget för backväxellampan som
enbart matas med ström när växeln är i
backläge.
Fordonssignalledning
GPS-antenn
CeNET-terminal
IR-fjärrkontrollsensor
RCA-
stiftsledning
Se följande figur.
Ljudingång
för AUX
Videoutgång för bakre monitor
Videoingång för TV tuner/AUX
Ljudutgång för bakre monitor
TV Tuner
VTR etc.
Bakre
monitor
Terminal för CCD-kamera
Terminal för RDS-TMC-antenn
eller
Strömkabel
Rosa
Gräsgrön
Lila/vit
CeNET-kabel
