Installation
Contenu de la boîte :
- 24-Port 10/100/1000Mbps Switch - Guide d'installation rapide - 3 cordons d'alimentation
Avant de commencer
Remarque : pour plus d'informations, consultez la section Support du site Web de

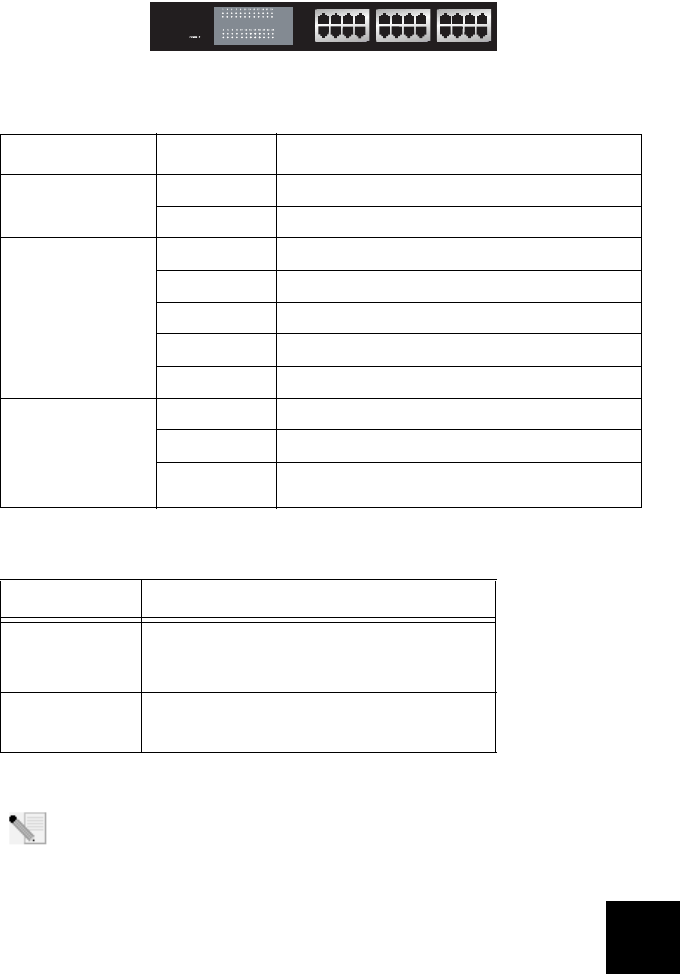

Voyants Couleur - Action Fonction
PWR Vert allumé Sous tension
Eteint Hors tension
LINK/ACT 1 à 24
(Chaque voyant
correspond à un port
LAN situé à l'avant.)
Vert allumé Connexion LAN 1000 Mbits/s
Vert clignotant Envoi et réception de données à 1000 Mbits/s
Orange allumé Connexion LAN 10/100 Mbits/s
Orange clignotant Envoi et réception de données à 10/100 Mbits/s
Eteint Pas de lien ou de connexion à 10 Mbits/s
FDX/HDX 1 à 24 Vert allumé Connexion duplex intégral
Vert clignotant Connexion semi-duplex
Eteint Problèmes de collisions sur le port lorsque l'appareil fonctionne en
mode semi-duplex
Ports Fonction
Ports LAN 1 à 24 Utilisé pour connecter des périphériques Ethernet au
commutateur.
100 à 240 Volts AC Pour le cordon d'alimentation du commutateur 24-Port 10/100/
1000Mbps Switch.
1357
2468 10
9111315
12 14 16 18
17 19 21 23
20 22 24
U.S. Robotics
10/100/1000 Mbps
24-Port Switch
FDX/HDX
LNK/ACT
LNK/ACT
Green = 1000M Orange = 10/100M
FDX/HDX
