* A informação desta documentação está sujeita a alteração sem aviso prévio
1920 x 1200, tamanho normal, contraste 50%, brilho máx., 6500° K, padrão totalmente branco.
RETORNAR AO INÍCIO DA PÁGINA

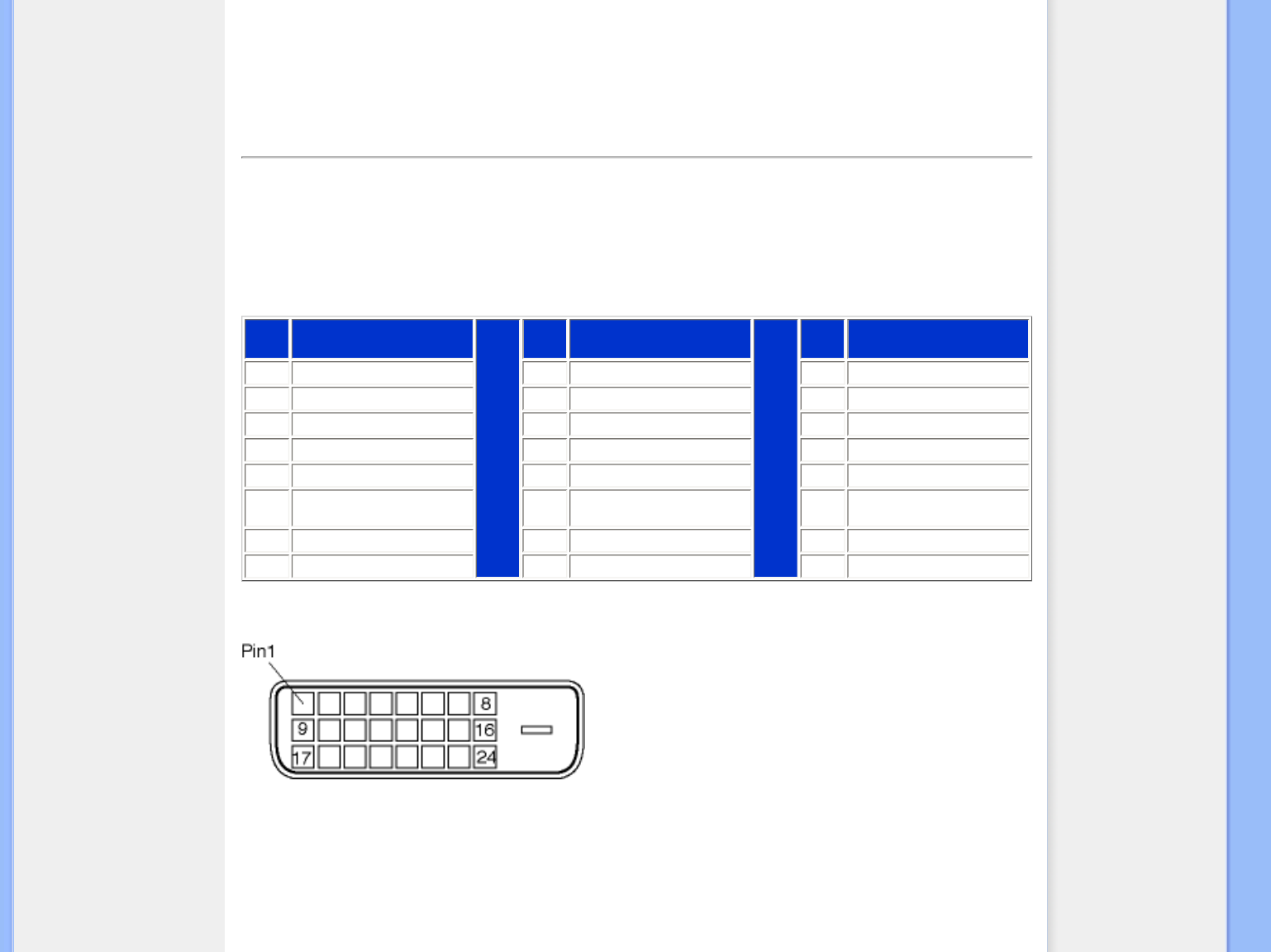

Atribuição de Pin
O único conector digital contém 24 contactos para sinal organizados em três filas de oito contactos. Os pinos de sinal são
listados na tabela seguinte:
Nº
Pin
Atributo de Sinal
Nº
Pin
Atributo de Sinal
Nº
Pin
Atributo de Sinal
1 T.M.D.S. Dados2- 9 T.M.D.S. Dados1-
17
T.M.D.S. Dados0-
2 T.M.D.S. Dados2+ 10 T.M.D.S. Dados1+
18
T.M.D.S. Dados0+
3 T.M.D.S. Escudo Dados 2/4 11 T.M.D.S. Escudo Dados 1/3
19
T.M.D.S. Escudo Dados 0/5
4 Sem ligação 12 Sem ligação
20
Sem ligação
5 Sem ligação 13 Sem ligação
21
Sem ligação
6 Relógio DDC 14 Energia +5V
22
T.M.D.S. Protecção do
relógio
7 Dados DDC 15 Terra (para +5V)
23
T.M.D.S. Relógio +
8 Sem ligação
16
Detecta ficha activa
24
T.M.D.S. Relógio -
2.O conector de 15 pinos D-sub (macho) do cabo de sinal:
