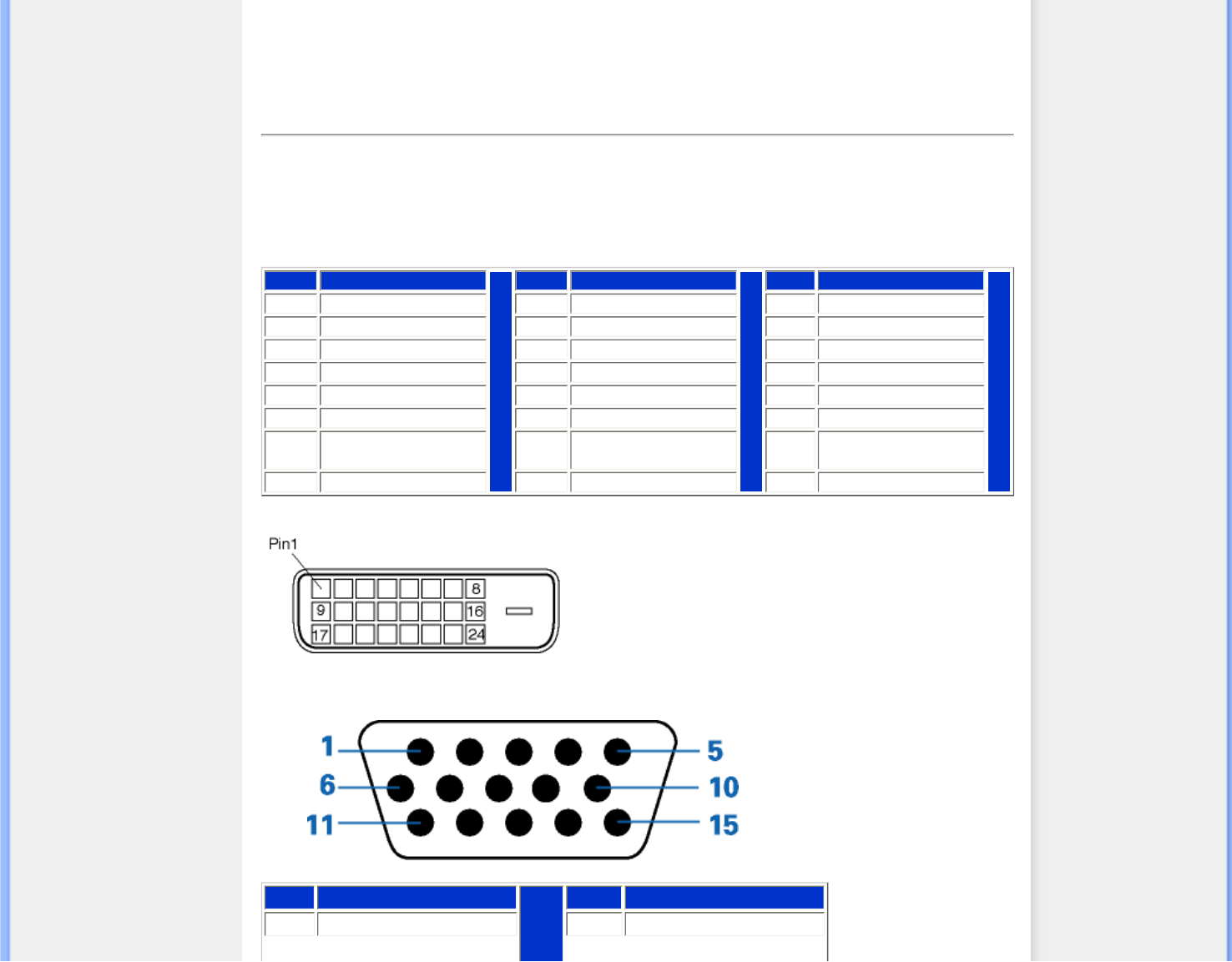

Assegnazione dei piedini di segnale
Il connettore DVI contiene 24 contatti segnale organizzati in tre file di otto contatti. La configurazione dei pin
segnale è elencata nella tabella seguente.
N. Pin. Assegnazione segnale N. Pin. Assegnazione segnale N. Pin. Assegnazione segnale
1 T.M.D.S. Data2- 9 T.M.D.S. Data1- 17 T.M.D.S. Data0-
2 T.M.D.S. Data2+ 10 T.M.D.S. Data1+ 18 T.M.D.S. Data0+
3 T.M.D.S. Data2 Shield 11 T.M.D.S. Data1 Shield 19 T.M.D.S. Data0 Shield
4 NC 12 NC 20 NC
5 NC 13 NC 21 NC
6 Clock DDC 14 +5V 22 T.M.D.S. Clock Shield
7 Dati DDC 15
Terra (ritorno per +5V e
H/V-sync)
23 T.M.D.S. Clock+
8 * Analogico V-sync 16 Rilevamento hot plug 24 T.M.D.S. Clock-
Connettore a 15-pin D-sub (maschio) del cavo segnale :
N. Pin
Assegnazione
N. Pin
Assegnazione
1
Ingresso video rosso
9
+5 V
