Spécifications physiques
• Dimension (LxHxP)
382 x 390 x 200 mm(socle inclus)
• Poids 4,8 Kg
• Inclinaison -5°~25°
• Alimentation électrique 100 ~ 240 VAC, 50/60 Hz
• Consommation d'énergie 33W* (typ.)
• Température
de 5°C à 40°C (fonctionnement)
de -20°C à 60°C (stockage)
• Humidité relative 20% to 80%
• MTBF du système
50 000 h(CCFL 40 000 h)
• Couleur du boîtier
170A7FG: Gris clair
170A7FB: Noir
170A7FS: Argent
RETOUR AU HAUT DE LA PAGE

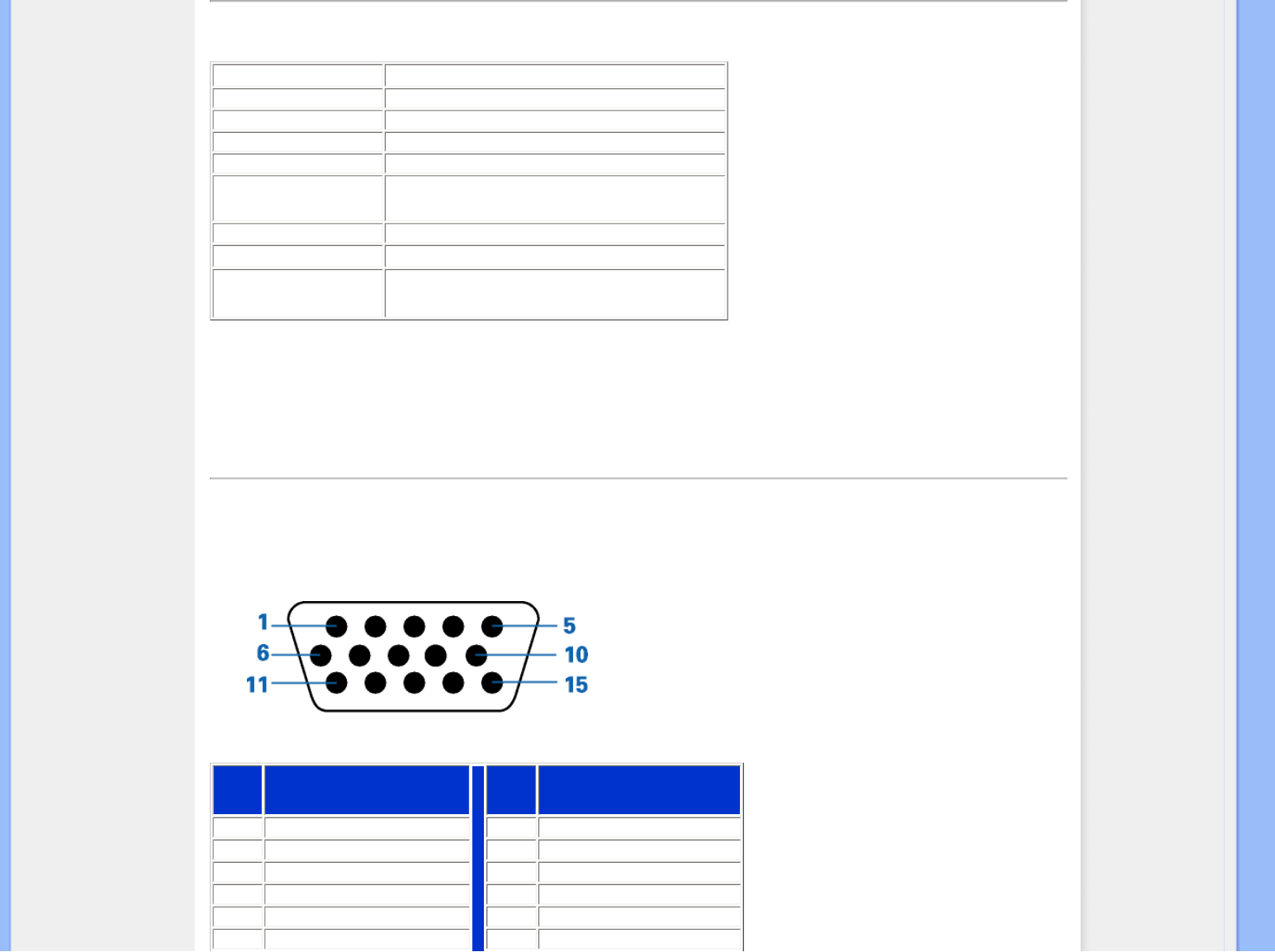

Attribution des broches de signaux
Connecteur D-sub à 15 broches (mâle) du câble d'interface :
broche
Affectation
broche
Affectation
1
Entrée vidéo rouge
9
+5V
2
Entrée vidéo vert/SOG
10
Masse logique
3
Entrée vidéo bleu
11
Terre
4
Sense (Masse)
12
Ligne données série (SDA)
5
Masse - Détection du câble
13
Synchr. hor. / H+Synchr. vert.
6
Masse vidéo rouge
14
Synchr. vert. (VCLK for DDC)
