Conexiones
Es-15

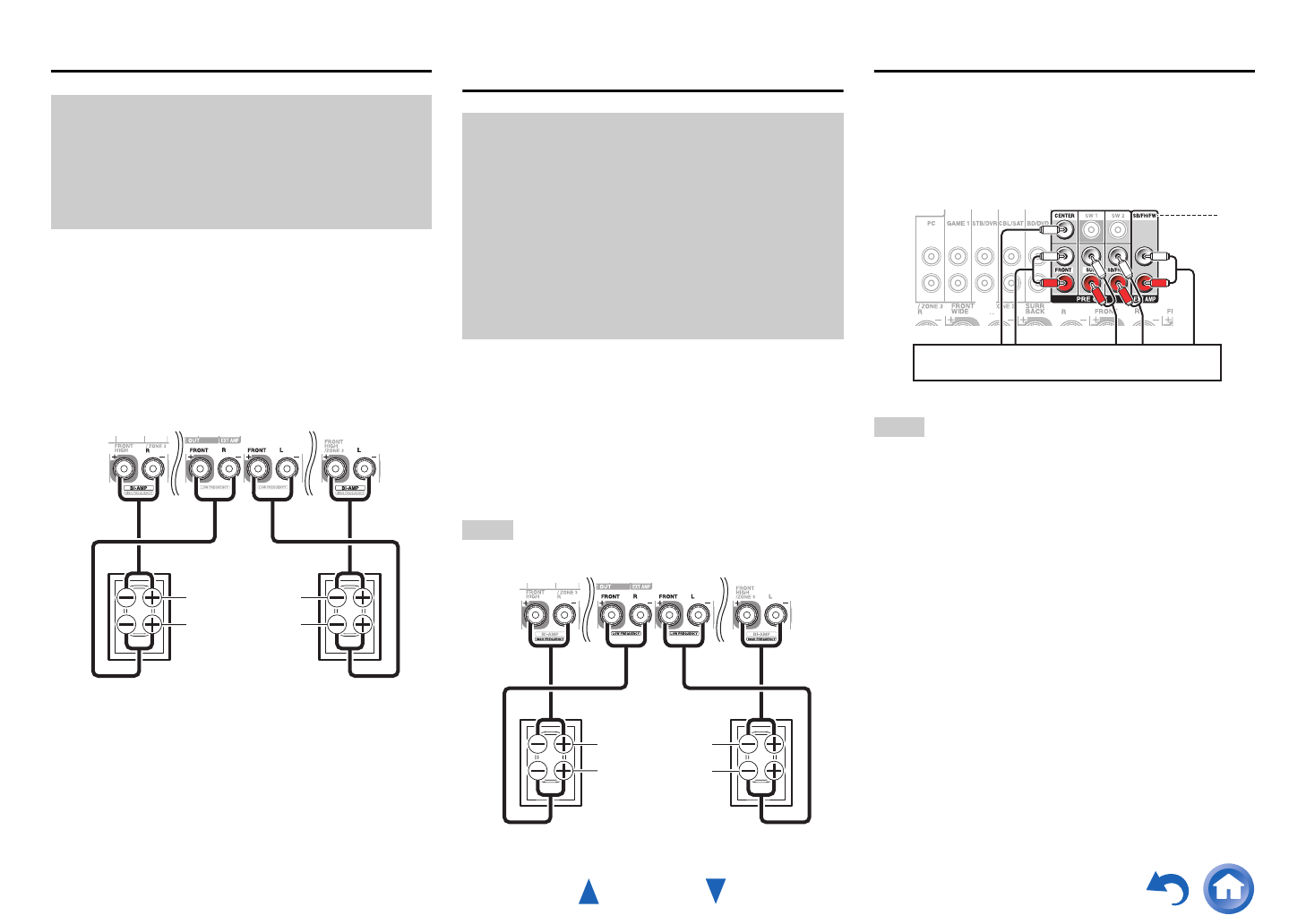

Biamplificación de los altavoces frontales
La biamplificación ofrece una mejora del rendimiento de
agudos y graves.
Cuando se utilice biamplificación, el receptor de AV podrá
impulsar, como máximo, un sistema de altavoces 5.2 en la
sala principal.
Después de completar las conexiones de biamplificación
mostradas a continuación y encender el receptor de AV,
deberá establecer el ajuste de los altavoces para activar la
biamplificación (➔ página 62).
Uso de altavoces sin filtro separador de
frecuencias
Al conectar altavoces sin filtro separador de frecuencias se
obtiene un sutil campo de sonido tridimensional que amplía
al máximo el rendimiento de los graves y los agudos.
Cuando se utilizan altavoces sin filtro separador de
frecuencias, el receptor de AV puede impulsar, como
máximo, un sistema de altavoces 5.2 en la sala principal.
Debe activar “
Digital Crossover
” en “
Tipo de
altavoces(frontales)
” (
➔
página 62
) y hacer los ajustes de
“
Digital Processing Crossover Network
” (
➔
página 66
).
Nota
• Es necesario hacer el ajuste antes de conectar los altavoces.
Conexión de un amplificador de potencia
Si desea utilizar un amplificador de potencia más potente,
puede utilizar el receptor de AV como preamplificador.
Conecte todas las salidas de altavoces al amplificador de
potencia. Consulte los manuales suministrados con su
amplificador para obtener más información.
*1
SB···surround trasero, FH···frontal elevado, FW···frontal wide
Nota
• Especifique “Ninguno” para cada canal que no desee emitir
(➔ página 63).
• Cuando se conecte a las tomas SB/FH/FW EXT AMP, debe
establecer el ajuste “Preout a amplificador externo”
(➔ página 63).
Importante:
• Cuando efectúe conexiones de biamplificación, asegúrese de
retirar las barras de puente que unen los terminales del cono de
agudos (superior) y el cono de graves (inferior) de los
altavoces.
• La biamplificación sólo podrá utilizarse con altavoces que
admitan biamplificación. Consulte el manual de sus altavoces.
Cono de graves
(inferior)
Cono de agudos
(superior)
Frontal derecho Frontal izquierdo
Importante:
• Los altavoces sin filtro separador de frecuencias son altavoces
sin un filtro separador de frecuencias integrado.
•
Con altavoces sin filtro separador de frecuencias, tenga cuidado
de
NO
conectar los conos de agudos y los conos de graves de
forma incorrecta, ya que los altavoces podrían sufrir daños.
• Con altavoces sin filtro separador de frecuencias, tenga
cuidado de NO ajustar “Tipo de altavoces(frontales)” en
“Bi-Amp”, ya que los altavoces podrían sufrir daños.
Asegúrese de que este ajuste no está establecido en “Digital
Crossover”.
• Confirme que sus altavoces no tienen filtro separador de
frecuencias consultando el manual de los altavoces.
Cono de graves
(inferior)
Cono de agudos
(superior)
Frontal derecho Frontal izquierdo
L
R
Amplificador de potencia
*1
