Systemtilslutning JBL BASSTUBE BTX250
STRØMTILSLUTNINGER

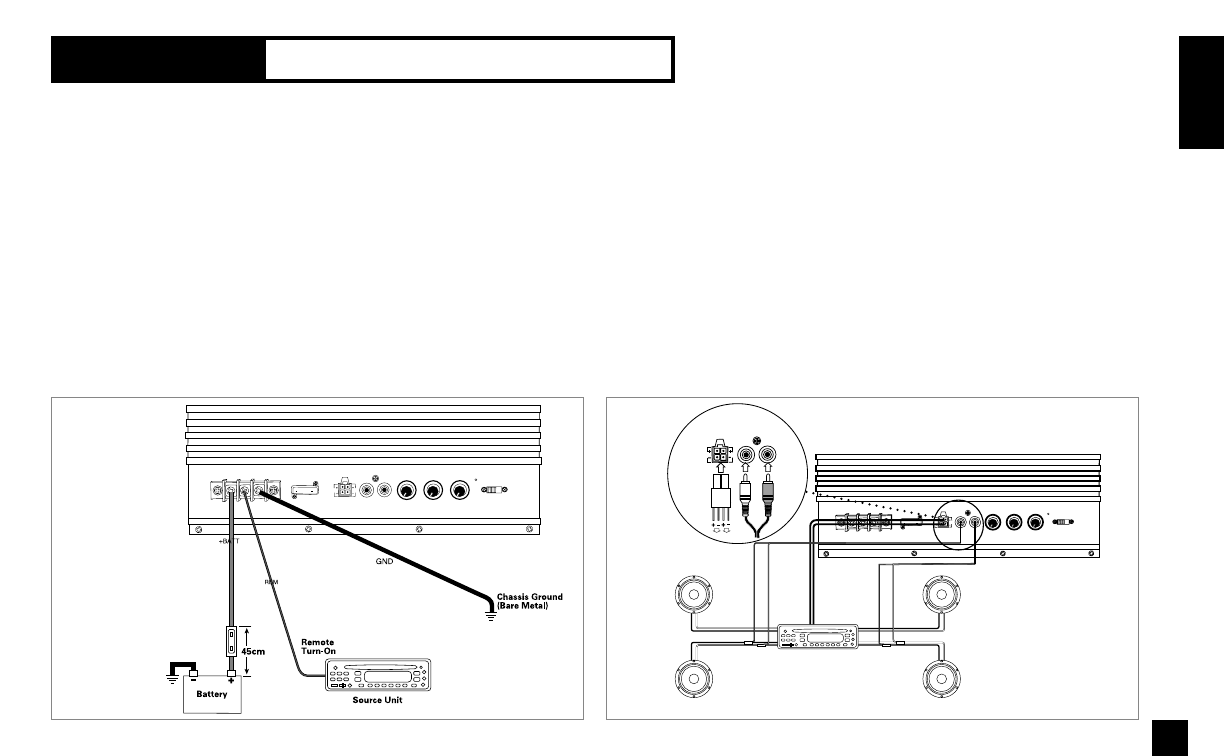

Figur 4. BTX250 tilslutninger og
terminaler
B+: Kabel på mindst 4 kvmm tilsluttes
mellem bilbatteriets plus-terminal og
+BATT terminal på BTX250.
Sikringsholder med 15A sikring skal
monteres højst 50 cm fra batteriet.
Strømkabel føres gennem en ring i
motorrumsvæggen.
Hvis der ikke findes hul med ring i
motorrumsvæggen, laves eet.
B–: Kabel på mindst 4 kvmm tilsluttes
mellem "GND" terminal på BTX250 og
en bar metalplet i nærheden. Maling
kan skrabes af metalfladen for at
sikre god kontakt. Brug en skrue og
spændeskive.
Remote: Kabel tilsluttes mellem
remote terminal på BTX250 og remote
udgang på headunit. Denne ledning
skal levere mellem +5 VDC og + 12
VDC når headunit er tændt, og uden
spænding når headunit er slukket.
INDGANGSTILSLUTNINGER
Note: BTX250 har to linieindgange
(phono) og to højttalerindgange.
Figur 5 Indgangstilslutninger
Headunit med speciel
subwooferudgange (linieniveau):
Headunits subudgang tilsluttes
BTX250 linieindgange.
Headunit med to linieudgange og to
(eller fire) højttalerudgange:
Headunits to linieudgange tilsluttes
BTX250 linieindgang. Alternativt,
tilsluttes headunits højttalerudgange til
BTX250 Universal interface som
svarer til linieindgange.
Note: Universal Interface indgangs-
kabler (medfølger) er farvekodede,
svarende til højttalerudgangene på
mange headunits og adaptorer.
.
.
..
.
.
..
.
