CONTENU
Página
1. Généralités 12
2. Vérification de l'envoi 12
3. Liquides pompés 12
4. Installation de la pompe 12
5. Modification de la position du boîtier de
commande 13
6. Installation électrique 13
7. Plaque signalétique 14
8. Affichage des commandes 14
9. Modes de performance et de
fonctionnement 15
11. Détection des défaillances 16
12. Élimination 16
10. Données techniques 17
1. Généralités
Grundfos Alpha est adaptée aux systèmes à débit
constant ou variable et sert à optimiser le réglage du
point de fonctionnement de la pompe.
2. Vérification de l'envoi
Examinez les composants attentivement pour vous
assurer que la pompe n'a pas été abîmée pendant le
transport. Prenez soin de NE PAS faire tomber la
pompe et de ne pas la manipuler de façon
inadéquate.
• Une pompe Grundfos Alpha
• Un cordon d'alimentation
• Deux joints d'étanchéité
• Un exemplaire des instructions d'installation et
d'utilisation
• Un clapet anti-retour
• Un autocollant indiquant "clapet anti-retour
installé"
3. Liquides pompés
Liquides propres, clairs, non agressifs et non
explosifs, ne contenant pas de particules solides, de
fibres ou d'huile minérale.
Pour l'utilisation avec le glycol, se reporter à la
rubrique nº 10. Lisez la rubrique nº 10 pour obtenir
des renseignements complémentaires sur les
liquides.
4. Installation de la pompe
Lorsque vous procédez au raccordement des
tuyaux, assurez-vous de suivre les
recommandations du fabricant des tuyaux et de
respecter toutes les exigences des codes relatifs aux
matériaux de canalisation.
Il est nécessaire d'éliminer tous les résidus pouvant
se trouver dans le système avant l'installation de la
pompe.
Installez uniquement le clapet anti-retour en cas de
besoin; se reporter au schéma 1.
Les flèches situées sur le corps de la pompe
indiquent la direction du débit du liquide passant à
travers la pompe.
Installez la pompe en orientant l'axe du moteur de
façon horizontale; se reporter au schéma 2.
Installez les deux joints d'étanchéité fournis à la
pompe fin.

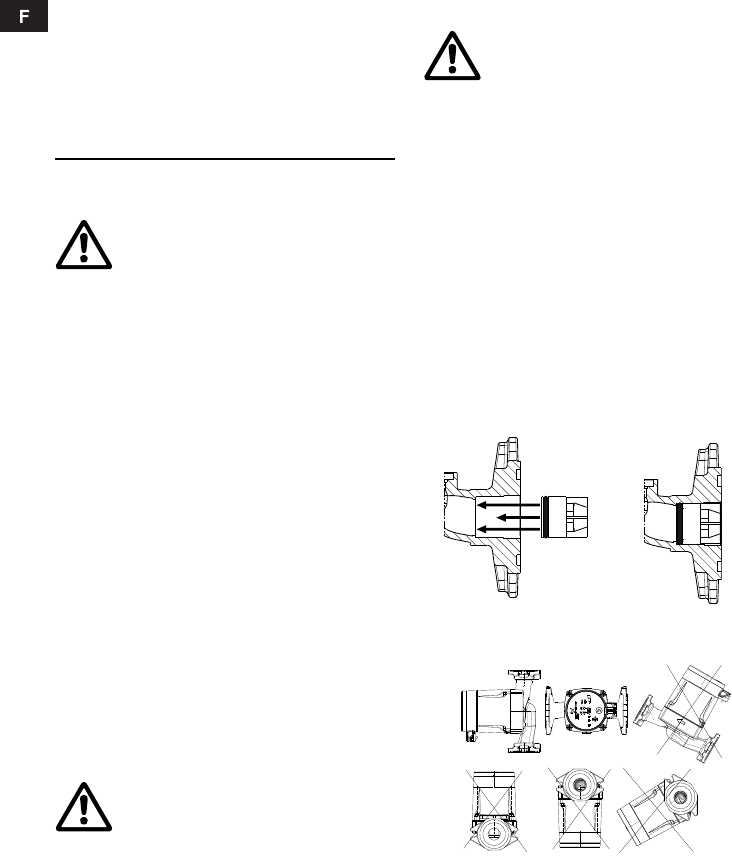

Fig. 1 Installation du clapet anti-retour
Fig. 2 Options d'installation
Avertissement
Lisez les présentes instructions
d'installation et d'utilisation avant toute
installation. L'installation et le
fonctionnement doivent répondre à
l'ensemble des règlements nationaux,
provinciaux et locaux et des codes de
bonne pratique acceptés.
Avertissement
La pompe ne doit pas être utilisée pour
transférer des liquides inflammables
tels que le carburant diesel, l'essence
et les liquides similaires.
La pompe n'est pas destinée à une
utilisation dans une piscine ou en
milieu marin.
Avertissement
Ne mettez pas la pompe sous tension
avant qu'elle ne soit installée de façon
adéquate.
Risque de choc électrique : cette
pompe n'a pas été évaluée pour une
utilisation dans une piscine ou en
milieu marin.
TM 3422 4408TM04 3417 4408
