Reference Manual
00809-0700-4530, Rev AA
Section 5: Troubleshooting Procedures
September 2013
Troubleshooting procedures

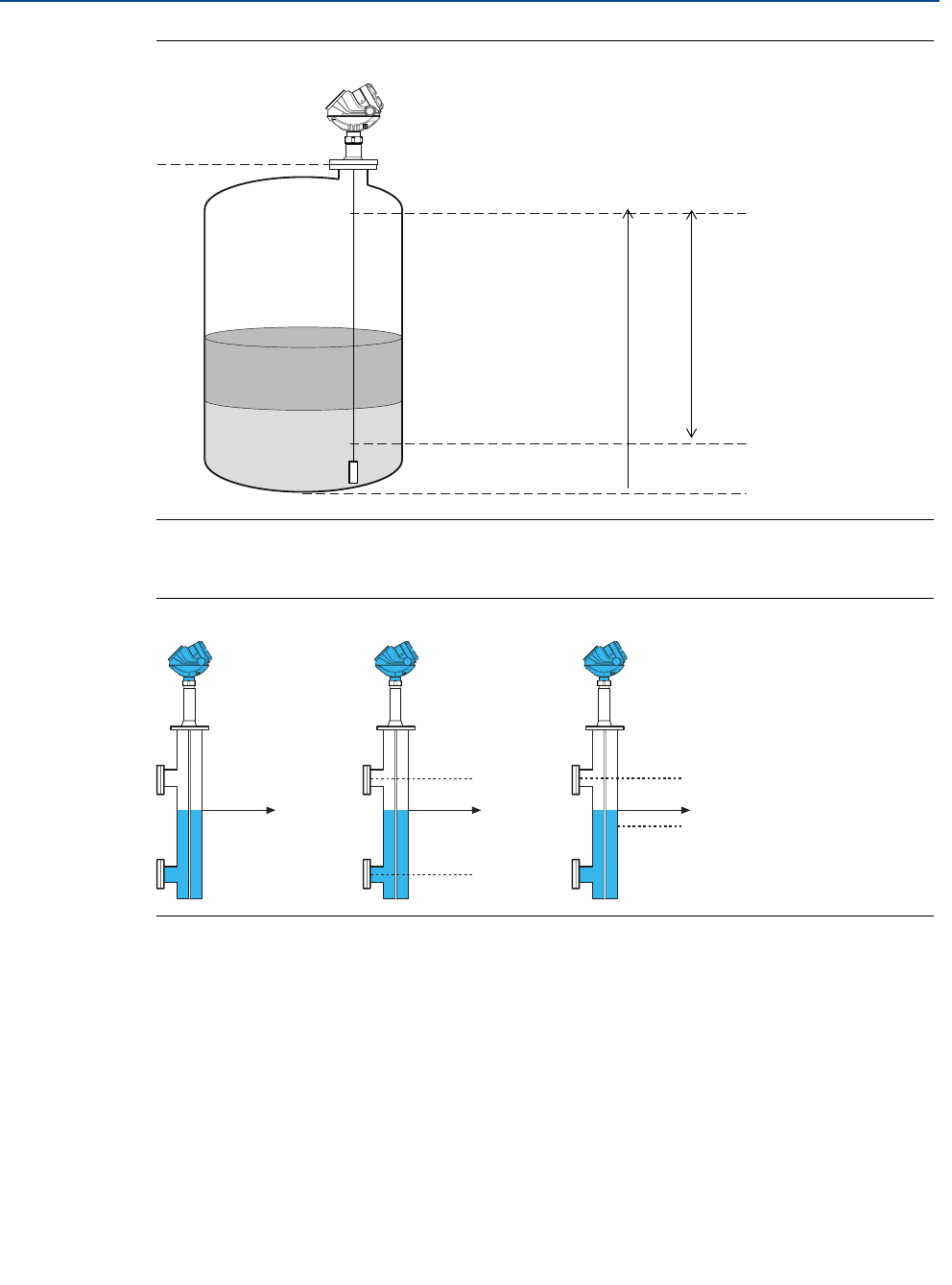

Figure 5-20. Analog output settings - range values and reference points
The analog output depends on how the range values are set, see Figure 5-21 for examples.
Figure 5-21. Analog output settings
Upper Reference Point
20 mA Upper Range
Value
(URV) = 100 %
4 mA Lower Range Value
(LRV) = 0 %
Lower Reference Point
(Level = 0)
Tank Height (Reference
Gauge Height)
Range 0 - 100 %
Real level
at 60 %
Level
output:
80 %
Level
output:
10 %
20 mA 20 mA
4 mA
4 mA
